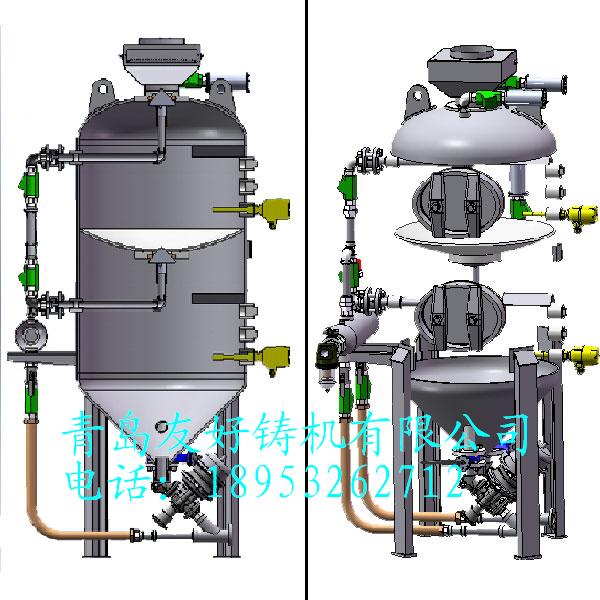

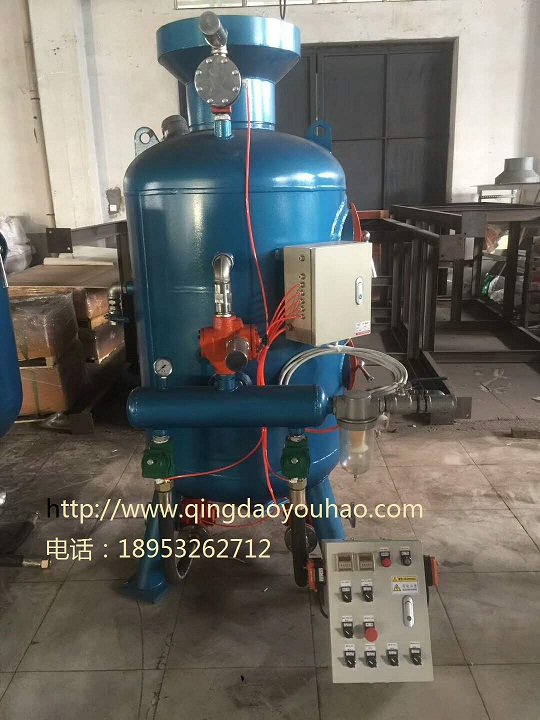

本喷丸罐由喷丸罐体、料斗、阀箱、空气截止阀、加料阀、加浓喷丸阀、截止换向阀、气源处理系统及管路等主要部分组成(喷砂房配套设备)。

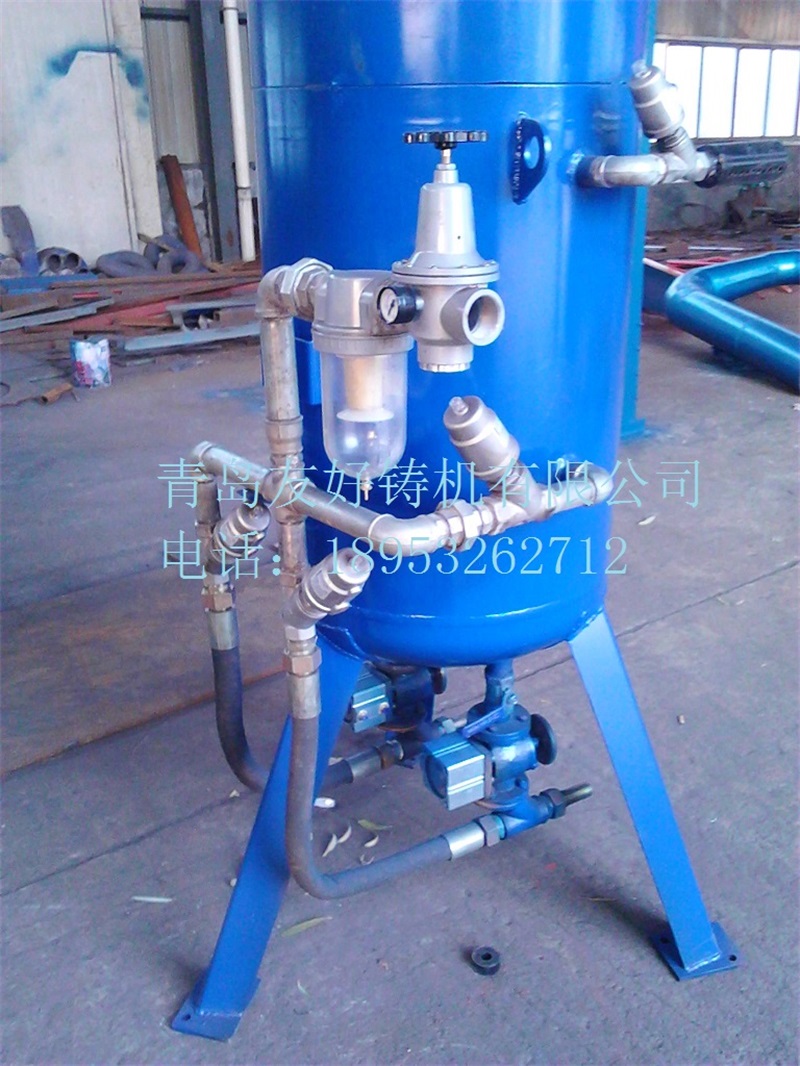

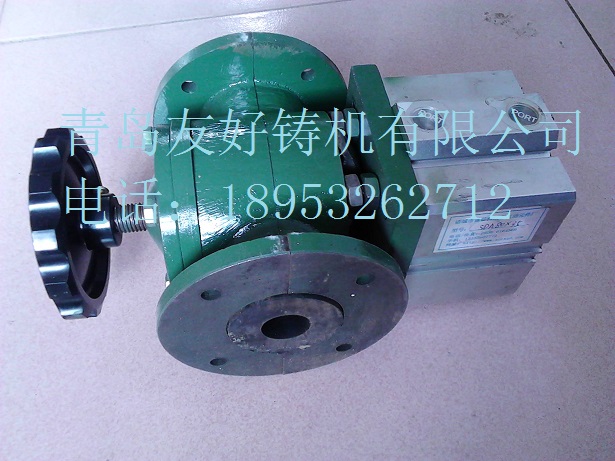

喷丸罐内盛磨料且管内压力建立后,磨料在气体压力及自身重力作用下,经罐体下部锥斗进入加浓喷丸阀混合室,然后弹丸与气体两相流经输出管及喷嘴以每秒60米的速度喷出;料斗设在喷丸罐的顶部,料斗内设有筛网,以防磨料中混有杂物及块料,引起喷丸阀的堵塞;喷丸罐的罐体主要用作容纳磨料。上部装有料阀(及料位计),罐体下部出料处接有加浓喷丸阀,中部固定着气源处理及控制系统。为维修方便,罐体上开有检修口;加料阀是由锥阀体及导杆组成。当向罐内充气时,锥体上移,靠上锥面与密封圈压紧来达到密封的目的,从而建立罐内压力;加浓喷丸阀是磨料与空气混合加速的装置。磨料进入喷丸阀之后喷出,调整喷丸阀手轮,可以改变进入混合室的磨料流量,从而获得满意混合比例,得到最佳喷丸效果。
ST型高效喷丸罐技术参数 | |||||||||||||||||||||||||||||||||||||||||||||
|
