炮弹壳清理机的应用：

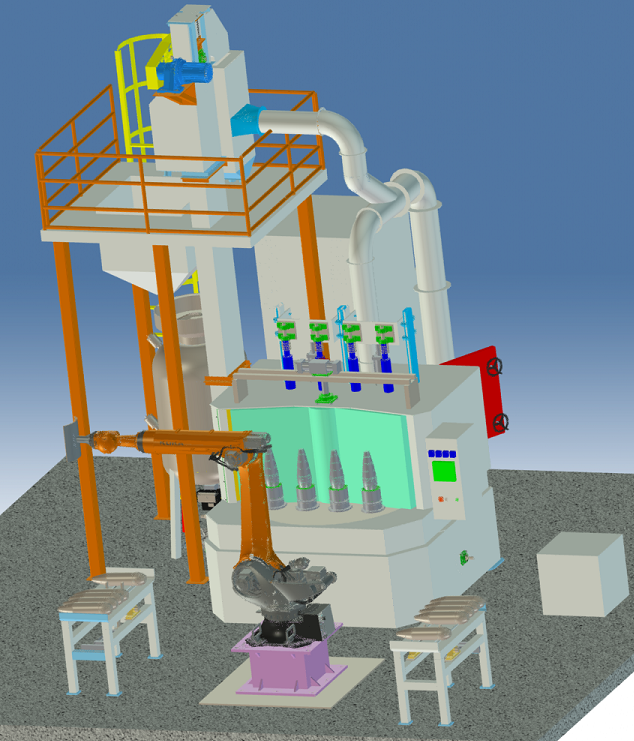

炮弹壳内壁喷丸清理机是一种专门用于清除炮弹壳内壁残留物、氧化层或锈蚀的自动化设备，其核心工艺是通过高速弹丸（钢丸、陶瓷丸等）的冲击实现表面清理和强化。

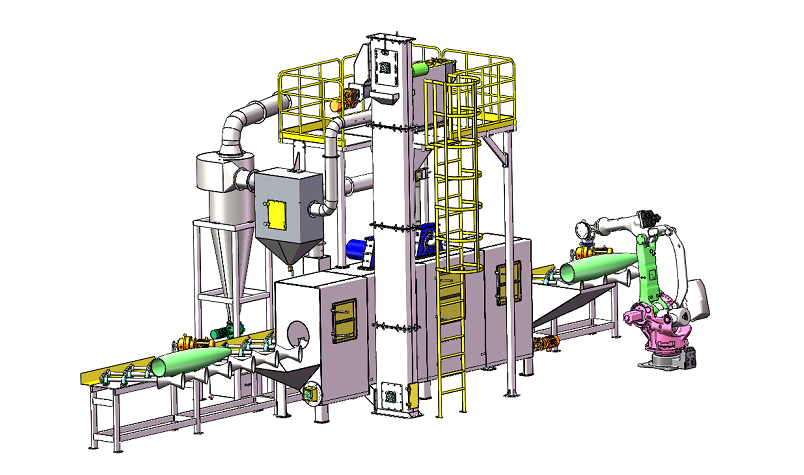

炮弹壳内外壁清理机主要组成及功能详解：

1. 弹丸循环系统

弹丸储存与供给装置

功能：存储弹丸（如不锈钢丸、铸钢丸），并通过可控阀门或输送系统向喷丸器定量供给，确保喷射压力稳定。

弹丸回收装置

功能：通过螺旋输送机、斗式提升机或气力回收系统，收集喷射后的弹丸并返回储存箱，形成闭路循环，降低损耗。

弹丸分选与净化装置

功能：利用振动筛、风选分离器去除破碎弹丸、粉尘及杂质，保证弹丸的完整性和清理效率。

2. 喷丸喷射系统

内壁用高压喷丸器；外壁用抛丸器

功能：采用离心抛轮或压缩空气喷嘴，将弹丸加速至高速（60-100 m/s），定向喷射至炮弹壳内壁、外壁，覆盖全部表面。

多角度喷头调节机构

功能：通过机械臂或旋转喷头调整喷射角度，确保复杂内壁结构（如螺纹、凹槽）无死角清理。

3. 炮弹壳定位与输送系统

自动装夹与旋转机构

功能：液压或气动夹具固定炮弹壳，电机驱动绕轴线旋转，使内壁均匀接受喷丸冲击。

输送线（链式/辊道）

功能：自动化输送炮弹壳进出工位，衔接上下料工序，可集成到生产线中。

4. 除尘与环保系统

高效除尘器（布袋/滤筒）

功能：捕捉喷丸产生的金属粉尘和剥离物，排放符合环保标准（如PM10≤20 mg/m³）。

噪音隔离罩

功能：降低设备运行噪音（通常控制在85 dB以下），改善工作环境。

5. 控制系统

PLC/HMI控制中心

功能：设定喷丸时间、压力、弹丸流量等参数，监控设备状态（如弹丸存量、电机温度），支持故障报警。

自动化传感系统

功能：通过光电传感器或压力传感器检测炮弹壳位置、内壁清理程度，实现自适应调节。

6. 辅助系统

润滑与冷却装置

功能：对抛丸器轴承等关键部件进行润滑冷却，延长设备寿命。

安全联锁装置

功能：门禁开关、急停按钮等，确保维护时设备断电，防止误操作。

典型工作流程

炮弹壳自动上料→定位夹紧→旋转进入喷丸室。

高压弹丸喷射内壁，同时弹丸循环系统回收、分选、补充。

清理完成后，弹丸停止喷射，炮弹壳退出并自动下料。

除尘系统持续运行，保持环境清洁。

炮弹壳内壁喷丸清理机技术特点

军工级精度：可清理深径比＞10的深孔内壁，表面粗糙度Ra≤1.6 μm。

材料适应性：兼容钢、铝合金等不同材质的炮弹壳。

强化效果：喷丸同时可提高内壁疲劳强度（残余压应力达-200 MPa以上）。

此类设备在军工、航空航天领域应用广泛，需符合GJB 150A-2009等军用标准要求。
